產品類型 | XFP01-X |
通道數量 | 1 |
適用注射器類型 | 5ul-60ml |
每微步距離 | 0.78um |
每微步注射量 | 0.13uL(50mL 注射器) |
線速度范圍 | 4.69ul/min-270.00ml/min |
流量范圍 | 0.001uL/min-158.909ml/min |
工作模式 | 推拉、單推循環 |
線性推力 | >30kgf |
步速范圍 | 0-1243step/sec |
控制精度 | 當>30%滿行程時，控制誤差≤±0.5% |
設置方式 | 全程觸摸屏點擊設置 |
顯示方式 | 480*272 液晶觸摸屏顯示 |
電壓范圍 | DC24V |
工作環境 | 溫度 5-40℃，相對濕度<80% |
外形尺寸 | 306*208*144(mm) |
重量 | 1.3kg |
通訊簡介
1.波特率：9600
2.數據位：8位
3.奇偶校驗位：無
4.停止位：1位
5.通訊協議：modbus
6.通訊接口：RS232或RS485
7.從機地址：0x01

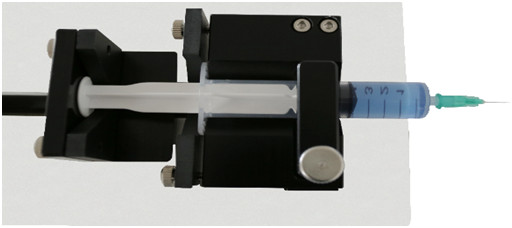

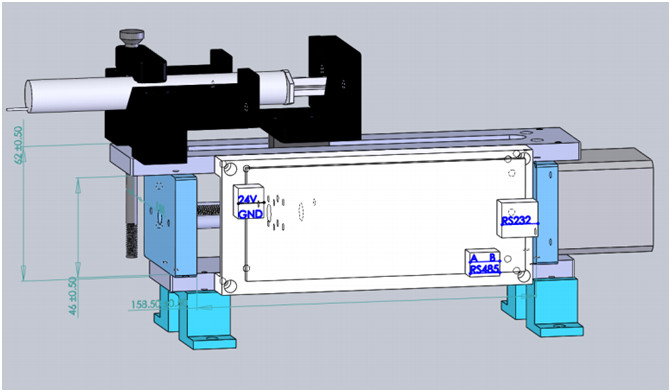

注射器安裝如下圖所示：
第 1 步：連接電源DC24V;打開電源開關啟動系統；
第 2 步：松開套筒前后鎖緊旋鈕，壓緊注射器如上圖；
第 3 步：上拉注射器壓緊機構，壓緊注射器套筒；
第 4 步： 通過左移、右移按鈕移動注射器推進機構；使之貼緊活塞；
第 5 步：旋緊活塞夾緊機構，壓緊活塞。
通過上位機向模組輸入相應指令，即可操作液泵。寄存器地址詳見附表。附例：

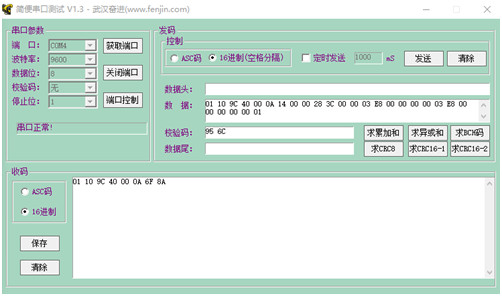

(1)輸入?yún)?shù)單推模式，針筒直徑10.300mm，注射容量1.000mL，流速1.000mL/min，如下圖所示：

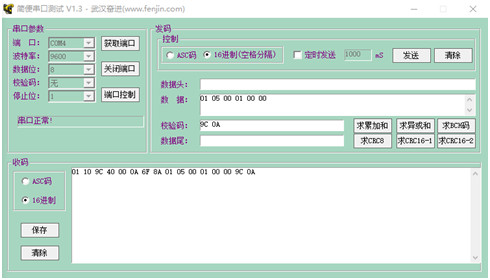

(2)進行內部數據運算，如圖所示:
01 | 05 | 00 01 | 00 00 |
從機地址 | 功能碼 | 寄存器地址 | 計算數據 |

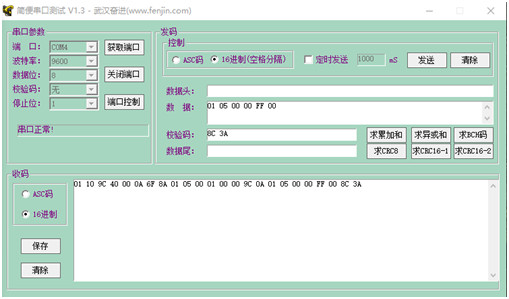

(3)電機運行，如圖所示:
01 | 05 | 00 00 | FF 00 |
從機地址 | 功能碼 | 寄存器地址 | 電機運行 |

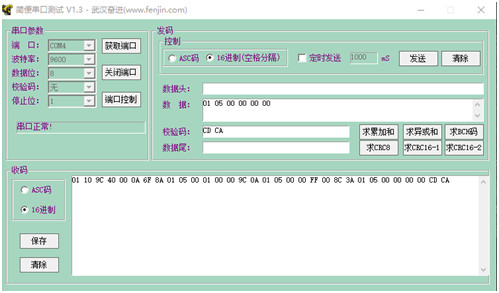

(3)電機暫停，如圖所示:
01 | 05 | 00 00 | 00 00 |
從機地址 | 功能碼 | 寄存器地址 | 電機暫停 |
附表：
名稱 | 地址（w-字，DW-雙字） | 值---代表含義 |
模式 | 4#40000（w） | 0---單推 |
1---單拉 | ||
針筒直徑 | 40001/40002（DW）（包括選型） | |
注射容量 | 40003/40004 | |
注射容量單位 | 40005 | 0---ml |
1---ul | ||
流速 | 40006/40007 | |
流速單位 | 40008 | 0---ml |
1---ul | ||
40009 | 0---sec(秒) | |
1---min（分） | ||
2---h（時） | ||
預計時間 | 40010（時） | |
40011（分） | ||
40012（秒） | ||
方向 | 40013 | 0---推 |
1---拉 | ||
運行時間 | 40014（時） | |
40015（分） | ||
40016（秒） | ||
剩余時間 | 40017（時） | |
40018（分） | ||
40019（秒） | ||
已注射容量 | 40021/40022 | |
剩余容量 | 40023/40024 | |
進度條 | 40025 | |
預設容量 | 40026/40027 | |
稱重量 | 40028/40029 | |
標準系數 | 40030/40031 | |
超限報警1速限 | 40032 | |
******速度 | 40033/40034 | |
最小速度 | 40035/40036 | |
運行 | 0#00000 | FF 00 |
暫停 | 0#00000 | 00 00 |
計算數據 | 0#00001 | 00 00 |
快進，快退 | PD0PD1外接開關 |
“Air—Tite”All Plastic | Ranfac | |||||
1.0cc | 4.70mm | 2cc | 9.12mm | |||
2.5cc | 9.70mm | 5cc | 12.34mm | |||
5.0cc | 12.48mm | 10cc | 14.55mm | |||
10cc | 15.89mm | 20cc | 19.86mm | |||
20cc | 20.00mm | 30cc | 23.20mm | |||
30cc | 22.50mm | 50cc | 27.60mm | |||
50cc | 28.90mm | |||||
XinHua | Becton Dickson | |||||
1ml | 4,70mm | 0.5cc | 4.64mm | |||
2ml | 8.98mm | 1cc | 4.64mm | |||
5ml | 12.25mm | 2.5cc | 8.66mm | |||
10ml | 14.90mm | 5cc | 11.86mm | |||
20ml | 19.05mm | 10cc | 14.34mm | |||
30ml | 22.05ml | 20cc | 19.13mm | |||
60ml | 29.15ml | 30cc | 22.70mm | |||
60cc | 28.60mm | |||||
Hamilton | Popper&Sons,Inc. | |||||
10ul | 0.46mm | 0.25ml | 3.45mm | |||
25ul | 0.73mm | 0.5ml | 3.45mm | |||
50ul | 1.03mm | 1ml | 4.50mm | |||
100ul | 1.46mm | 2ml | 8.92mm | |||
250ul | 2.3mm | 3ml | 8.99mm | |||
500ul | 3.26mm | 5ml | 11.70mm | |||
1ml | 4.61mm | 10ml | 14.70mm | |||
2.5ml | 7.28mm | 20ml | 19.58mm | |||
5ml | 10.30mm | 30ml | 22.70mm | |||
10ml | 14.57mm | 50ml | 29.00mm | |||
25ml | 23.03mm | |||||
50ml | 32.57mm | |||||
Scientific Glass Engineering | Terumo | |||||
25ul | 0.73mm | 1cc | 4.73mm | |||
50ul | 1.03mm | 3cc | 9.00mm | |||
100ul | 1.46mm | 5cc | 13.04mm | |||
250ul | 2.30mm | 10cc | 15.79mm | |||
500ul | 3.26mm | 20cc | 20.18mm | |||
1ml | 4.61mm | 30cc | 23.36mm | |||
2.5ml | 7.28mm | 60cc | 29.45mm | |||
5ml | 10.30mm | |||||
10ml | 14.75mm | |||||
Sherwood-Monojet Plastic | Uniletrics | |||||
1cc | 4.65mm | 10ul | 0.46mm | |||
3cc | 8.94mm | 25ul | 0.73mm | |||
6cc | 12.70mm | 50ul | 1.03mm | |||
12cc | 15.90mm | 100ul | 1.46mm | |||
20cc | 20.40mm | 250ul | 2.30mm | |||
35cc | 23.80mm | 500ul | 3.26mm | |||
50cc | 26.60mm | 1000ul | 4.61mm | |||
高歌（玻璃注射器） | ||||||
0.5ul | 0.1mm | 50 ul | 1.1mm | |||
1 ul | 0.15mm | 100 ul | 1.6mm | |||
2 ul | 0.2mm | 250 ul | 2.3mm | |||
5 ul | 0.35mm | 500 ul | 3.25mm | |||
10 ul | 0.5mm | 1000ul | 4.61mm | |||
25ul | 0.8mm | |||||
KDS Stainless Steel | KDS Glass | |||||
2.5ml | 4.851mm | 1ml | 4.8mm | |||
8ml | 9.525mm | 2ml | 6.45mm | |||
20ml | 19.13mm | 5ml | 12.6mm | |||
50ml | 28.6mm | 10ml | 15.5mm | |||
20ml | 20.4mm | |||||
30ml | 22.9mm | |||||
50ml | 27.45mm | |||||
Nipro | ||||||
1ml long | 6.6mm | |||||
1ml short | 4.7mm | |||||
2.5ml | 9mm | |||||
5ml | 13mm | |||||
10ml | 15.8mm | |||||
20ml | 20.1mm | |||||
30ml | 23.2mm | |||||
50ml | 29.1mm | |||||
注射器規格 | 直徑 （mm） | 流量范圍 uL/min-mL/min |
10uL | 0.46 | 0.001-0.045 |
25uL | 0.73 | 0.001-0.113 |
50uL | 1.03 | 0.001-0.225 |
100uL | 1.46 | 0.001-0.045 |
250uL | 2.30 | 0.001-0.113 |
500uL | 3.26 | 0.001-0.225 |
1mL | 4.61 | 0.001-0.045 |
2.5mL | 7.28 | 0.001-0.113 |
3mL | 8.59 | 0.001-0.225 |
5mL | 10.30 | 0.001-0.045 |
10mL | 14.57 | 0.001-0.113 |
20mL | 19.05 | 0.001-0.225 |
30mL | 21.59 | 0.001-0.045 |
50mL | 28.90 | 0.001-0.113 |
60mL | 29.15 | 0.001-158.909 |
備注：此流量表僅供參考。
不同廠家的注射器會稍有不同的限制。
